多功能耐碎石冲击试验机

　　耐碎石冲击试验机(MTG Stone Chip Resistance Gravelometer):是特为汽车材料及表面涂层的抗砂砾碰撞试验而设计的，符合SAE、ASTM、VDA、JIS、通用、福特、克来斯勒、马自达、日产、大众及丰田等的测试要求。

详细资料

品牌：久滨
型号：JB-JM5
名称：耐碎石冲击试验机
一、产品概述：
　　耐碎石冲击试验机主要用于准确再现由飞溅的砂砾造成的破化现象, 多功能耐碎石冲击试验机适用于外涂层粘聚性破坏试验、涂层系统中不同层间粘合性破坏试验、硬质玻璃材料的脆性厚度、抗剥落的涂膜厚度、塑料及玻璃的抗剥落、抗碰撞、抗磨损测试等相关试验。

二、测试原理：

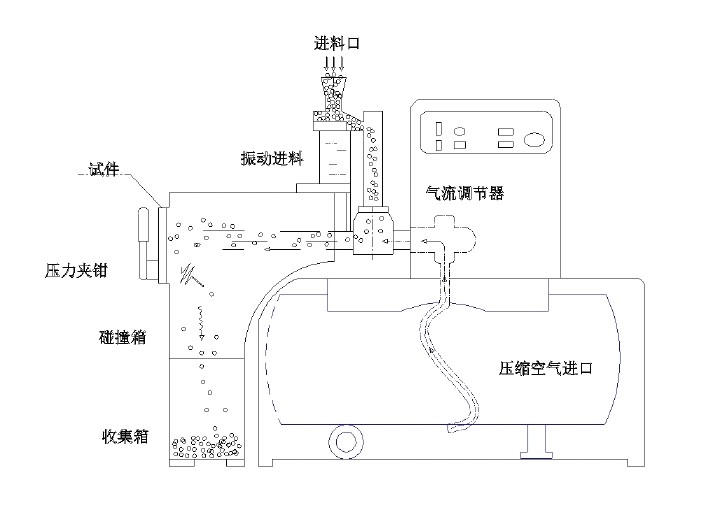

　　耐碎石冲击试验机是一种高精密度的多重冲击仪器，它的优点在于所获得结果具有很好的重复性和可比性，通过压缩空气和加速的锋利粒子冲击样板，仪器本身的空气贮罐可减小外部压缩空气瞬时压力波动的影响，以提供一恒定的冲击压力，运用振动方式喂粒子。多动能显示器可显示工作压力、测试时间、振动喂粒子方式和冲击次数。
三、满足发以下测试标准：
符合ISO 20567 --1《色漆和清漆涂层的耐石击性的测定第1部分：多次冲击试验》
DIN55996-1:2001《涂层材料的碎石冲击强度检验第1部分：多重冲击试验》
SAE J400《汽车表面涂层的抗碎石测试》
汽车工程师协会（SAE）
美国测试与材料协会（ASTM）
德国汽车工业协会（VDA）
通用汽车（GENERAL MOTORS)
克来斯勒（CHRYSLER)
大众(VOLKSWAGEN)
福特汽车（FORD MOTOR)
丰田（TOYOTA)
马自达（MAZDA)
尼桑（NISSAN)
SAE J400、ASTM D3170、VDA、GM 9119P/9508P / 9619P、Ford、Mazda MES MN 601C、JIS M0141、GMW 1407、TL211-6,GME 60 268、Nissan、Chrysler 463PB-39-01、GMW14668-3.4.9、Chrysler 463PB-52-01、Volkswagen及Toyota等的测试要求。
四、主要技术参数
1、压力范围：0～0.8Mpa，可根据客户实际气源压力情况进行调节
2、冲击速度范围：0～132km/h可根据客户实际气源压力情况进行调节
3、温度范围：常温测试
4、压缩空气管内径：20mm\15mm
5、空气槽容积：136L能够满足
6、射枪管内径：30mm\53mm
7、样品最大尺寸：宽度≦105mm\厚度≦12mm\长度≦150mm，3D夹具：可定制满足工件直径550mm 高度400的测试要求
8、试样测试角度：平板式的测试试样可按45°\54°\90°不规则的试样采用3D试验箱
9、噪音：≦1２0dba（操作人员需佩戴防护耳塞）
10、运行方式：适用于连续运行
11、试验介质：砂砾、碎石等
12、进料速率：通过电磁振动进料器进行调节
13、气流压力：通过调节阀手动调节控制
14、空压机：客户自备，气压0～0.8Mpa，气量：≥2m3/min
五、仪器特征：
1、测试喷枪可自由快速更换符合VDA、SAE、JIS等标准要求
2、触摸屏设置，使测试过程更为方便简洁
3、测试试样可满足多角度放置的要求，不规则的试样采用3D试验箱
4、采用连续或间歇运行的方式，可在短时间内完成多次测试
5、进料速率通过电磁振动进料器进行调节
6、大容积储存压缩空气罐可确保压力和流速的恒定，同时可通过调节阀控制压力的大小
六、可对汽车材料进行仿真测试试验：
　　耐碎石冲击试验机它一直用于准确再现由飞溅的砂砾造成的破化现象。JB-JM5独特的设计适用于进行下列测试内容：
1、外涂层粘聚性破坏试验
2、涂层系统中不同层间粘合性破坏试验
3、抗剥落的*优涂膜厚度
4、塑料及玻璃的抗剥落、抗碰撞、抗磨损测试

七、使用容易：
　　耐碎石冲击试验机的结构结实，足以使之承受每日上百个试件碰撞试验的强度。安装在碰撞室外的平板式时间夹持器，便于试件的装卸，并能承受高强度试验的要求。JB-JM5还有便于操作的外置式进料器和砂砾回收箱。数字式测试计数器可准确地跟踪记录仪进行的试验次数。喷嘴式压力传感器则可反映射枪组件北部的气压变化。使用内置式的水准仪和可调式基脚可以很容易地调整水平度。

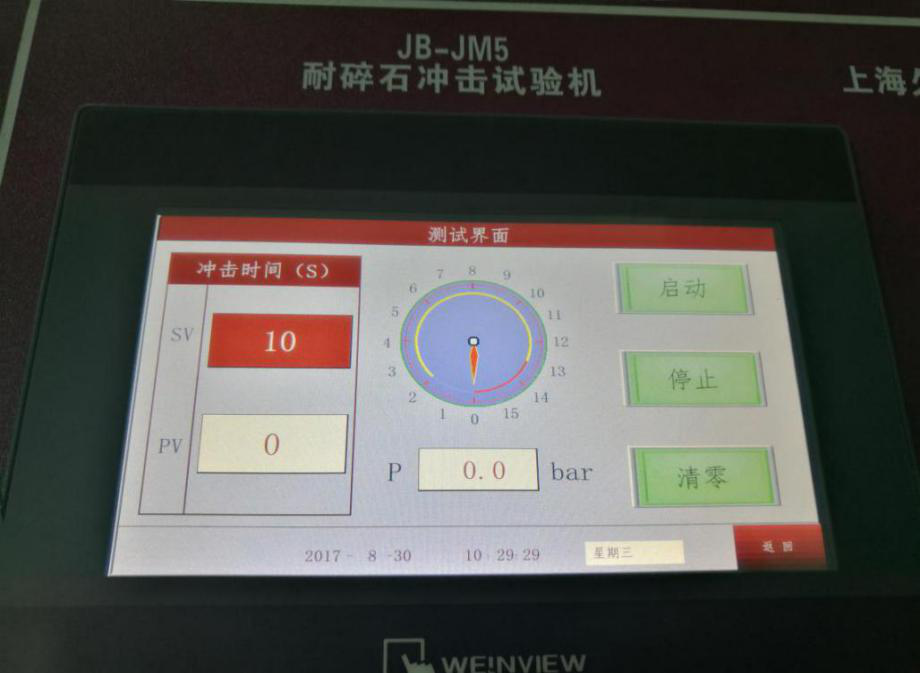

操作界面

八、使用条件：
1、AC220V 1.5KW 单相三线+保护地线
2、求在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
3、压缩空气接口：zuì 小8 kgf/cm2,使用19mm内径的连接管，zuì 大10 kgf/cm2
九、标准配置：
SAE VDA 喷枪各一把
碰撞箱1个
压敏玻璃纸胶带1卷
筛网(mm)/清理刷各1套
内六角扳手1套
SAE石子、VDA钢砂冲击介质各1000g
喷嘴更换配件1套
防噪音耳塞1套
电子式角度仪1台
主要配件一套：控制器、电磁阀、调压阀、压力表、超压保护、交流接触器、振动器、漏电保护、急停开关、继电器、光电感应器。
